門禁讀頭說明書

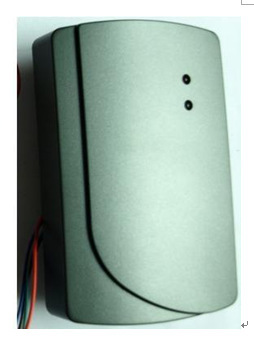

此圖為門禁讀頭

接線說明：

         紅線-----接12V正極

         黑線-----接12V負極

         灰白線-----即電器輸出線，接到門禁出門按鈕兩端

操作說明：

一、酒店大門門禁讀頭：用“門禁電路板”，此門有單獨的房號。將此PCB板的樓棟號設置為0，層號與房號任意，那么本酒店所有的開門卡（包含總卡、樓棟卡、樓層卡、客人卡等）都能開啟此門。此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

1)在9.27版本的門鎖軟件中增加此PCB板房號的方法（如下圖所示）：

點擊此處出現如下畫面

在上述畫面中增加一個樓棟編號為0，層號和房號任意的房號（如下圖所示）：

2)在9.1版本的門鎖軟件中增加此PCB板房號的方法（如下圖所示）：

點擊出現此畫面點擊樓棟管理出現如下畫面；

在此畫面中增加一個樓棟編號為0的樓棟號，（如下圖所示）

點客房管理中的客房資料出現此畫面，

在此畫面中增加樓棟編號為0，層號和門牌號任意的房號（如下圖所示）

二、樓棟大門門禁讀頭：用“門禁電路板”此門有單獨的房號。

a)將此PCB板的樓棟號設置為1，層號設置為0，房號任意，那么本酒店所有能夠開門的總卡、樓棟卡、樓層卡、1#樓棟所有能夠開門的客人卡都能開啟此門；此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

1)在9.27版本的門鎖軟件中增加此PCB板房號的方法（如下圖所示）：

點擊此處出現如下畫面

在上述畫面中在樓棟編號為1的樓棟里，增加一個層號為0的層號，房號任意的房號（如下圖所示）：

2)在9.1版本的門鎖軟件中增加此PCB板房號的方法（如下圖所示）：

點擊再點擊出現如下畫面：

在上述畫面中在樓棟編號為01的樓棟里，在層號為0的層號，增加房號為任意的房號（如下圖所示）：

b)將此PCB板的樓棟號設置為2，層號設置為0，房號任意，那么本酒店所有能夠開門的總卡、樓棟卡、樓層卡、2#樓棟所有能夠開門的客人卡都能開啟此門；此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

c)將此PCB板的樓棟號設置為3，層號設置為0，房號任意，那么本酒店所有能夠開門的總卡、樓棟卡、樓層卡、3#樓棟所有能夠開門的客人卡都能開啟此門。依此類推。此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

三、樓層大門門禁讀頭：用“門禁電路板”此門有單獨的房號。

a)將此PCB板的樓棟號設置為1，層號設置為1，房號任意，那么本酒店所有能夠開門的總卡、樓棟卡、樓層卡、1#樓棟1層能夠開門的客人卡都能開啟此門；此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

1)在9.27版本的門鎖軟件中增加此PCB板房號的方法（如下圖所示）：

點擊此處出現如下畫面

在此畫面中在樓棟編號為1，層號為1的層號中增加一個房號為任意的房號即可；(如下圖)

2)在9.1版本的門鎖軟件中增加此PCB板房號的方法（如下圖所示）：

點擊再點擊出現如下畫面：

在上述畫面中在樓棟編號為01的樓棟里，在層號為1的層號，增加房號為任意的房號（如下圖所示）：

b)將此PCB板的樓棟號設置為1，層號設置為2，房號任意，那么本酒店所有能夠開門的總卡、樓棟卡、樓層卡、1#樓棟2層能夠開門的客人卡都能開啟此門；此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

c)將此PCB板的樓棟號設置為2，層號設置為1，房號任意，那么本酒店所有能夠開門的總卡、樓棟卡、樓層卡、2#樓棟1層能夠開門的客人卡都能開啟此門；此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

d)將此PCB板的樓棟號設置為2，層號設置為2，房號任意，那么本酒店所有能夠開門的總卡、樓棟卡、樓層卡、2#樓棟2層能夠開門的客人卡都能開啟此門；此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

e)將此PCB板的樓棟號設置為3，層號設置為1，房號任意，那么本酒店所有能夠開門的總卡、樓棟卡、樓層卡、3#樓棟1層能夠開門的客人卡都能開啟此門；此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

f )將此PCB板的樓棟號設置為3，層號設置為2，房號任意，那么本酒店所有能夠開門的總卡、樓棟卡、樓層卡、3#樓棟2層能夠開門的客人卡都能開啟此門；依此類推。此門禁讀頭設置方法：授權卡一下，房號設置卡一下，時鐘卡一下。

四、用本系統的開門卡（客人卡、總卡、樓層卡等）在本讀頭的感應區刷一下，灰白線就會閉合一秒鐘，然后再斷開。
